CNC 가공 궤도 볼 밸브

이 분할 볼은 궤도 볼 밸브의 핵심 구성 요소 역할을 합니다. 주조 대신 단조 20CrNiMo(AISI 8620) 강철 막대를 정밀 CNC 가공했습니다. CNC 가공 궤도 볼 밸브는 궤도 볼 밸브의 핵심 구성 요소 역할을 합니다. 상부 및 하부 하프 볼로 구성되어 있으며, CNC 터닝 밀링으로 완성된 구면, 내부 보어 및 압력 완화 구멍으로 치수 정확도가 높습니다. 고압 충격 하중 조건을 위한 내마모성 표면과 견고한 코어를 얻기 위해 침탄 담금질 열처리는 선택 사항입니다.

문의 보내기

제품 설명

CNC 가공 전문 제조업체인 Lionse는 드릴링(압력 완화 구멍 포함) 버전과 비드릴링 버전을 모두 제공할 수 있습니다. 석유, 화학 및 에너지 산업의 궤도 볼 밸브에 널리 사용됩니다.

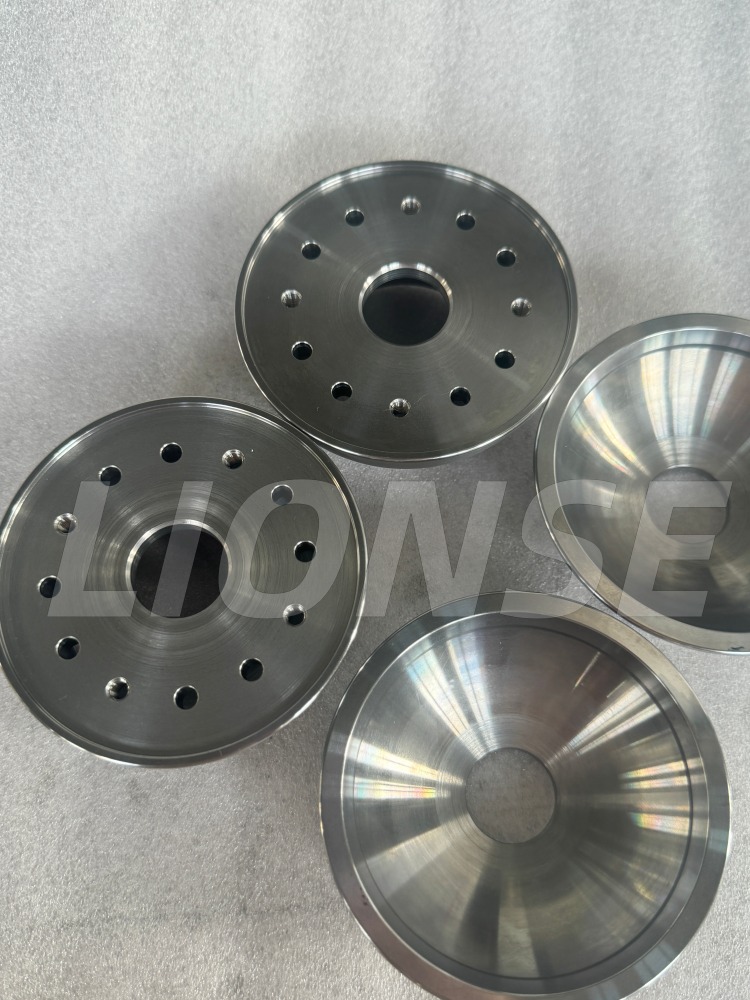

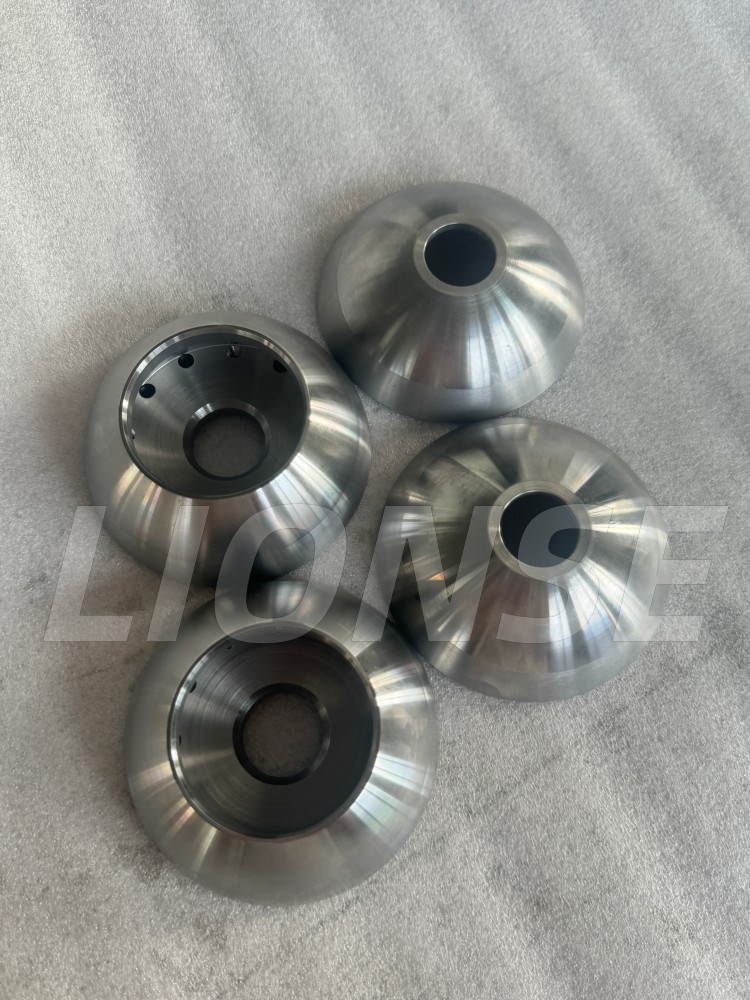

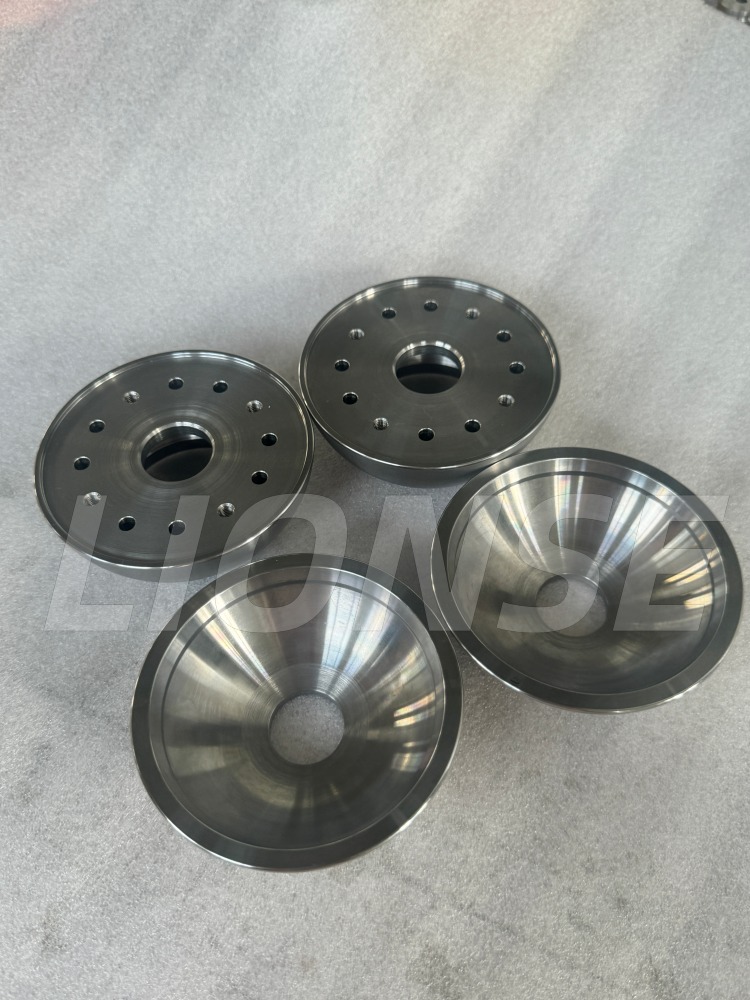

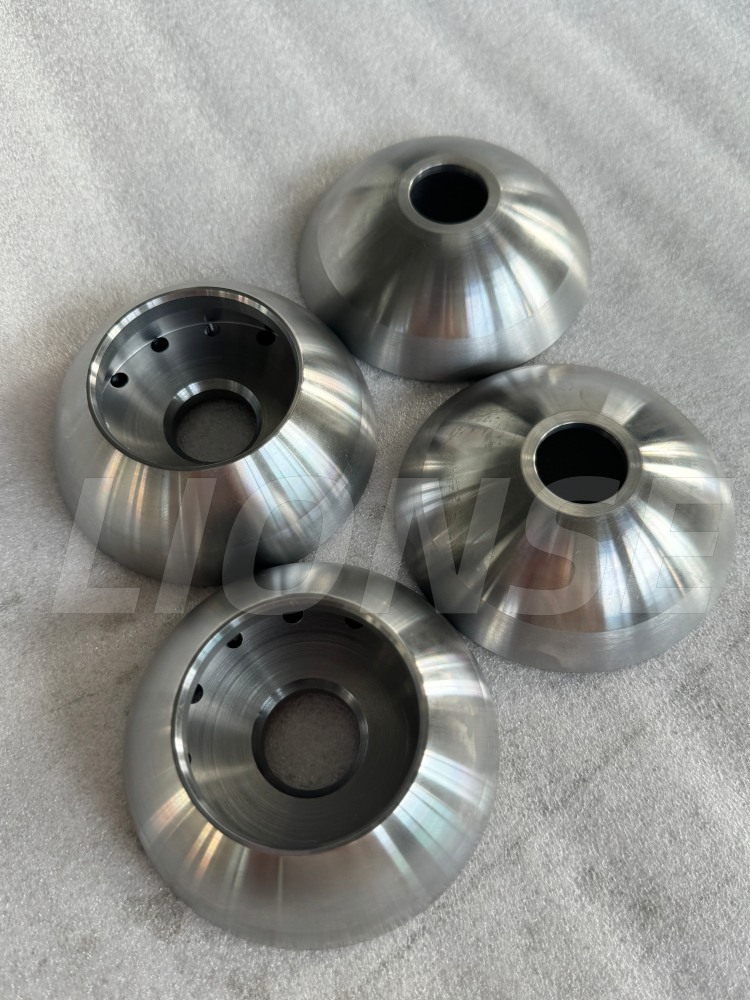

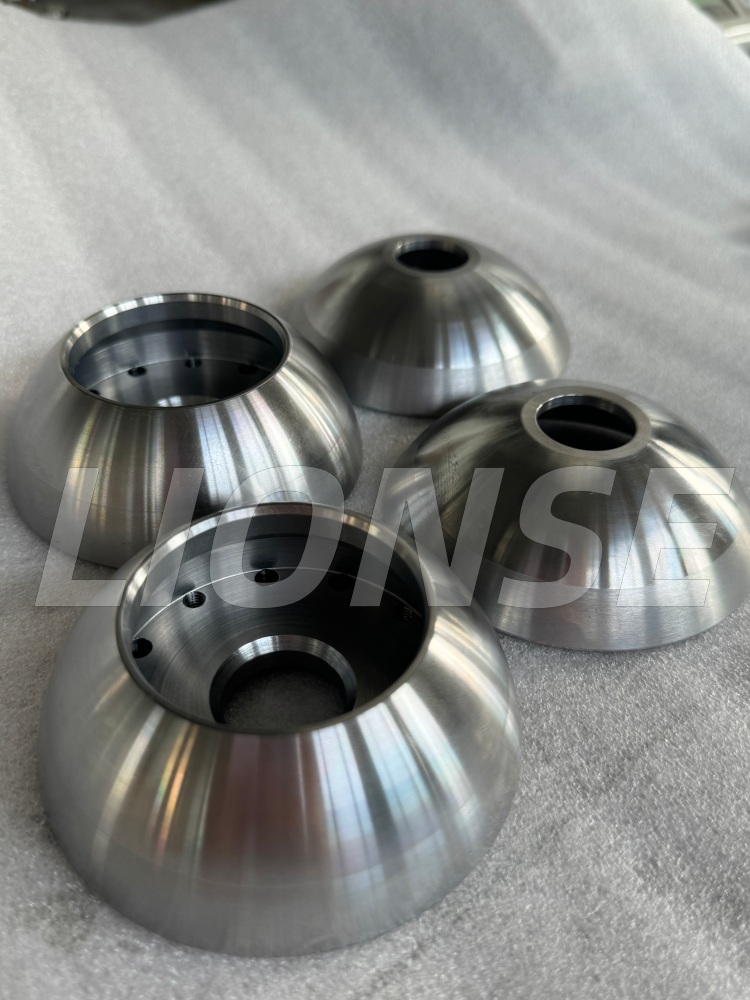

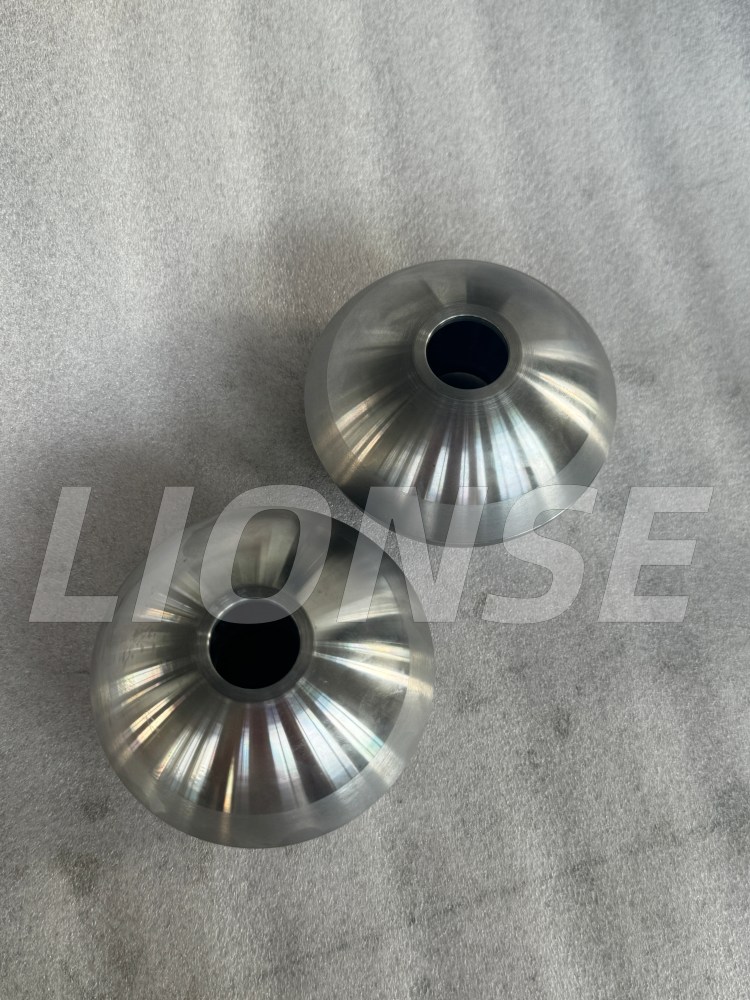

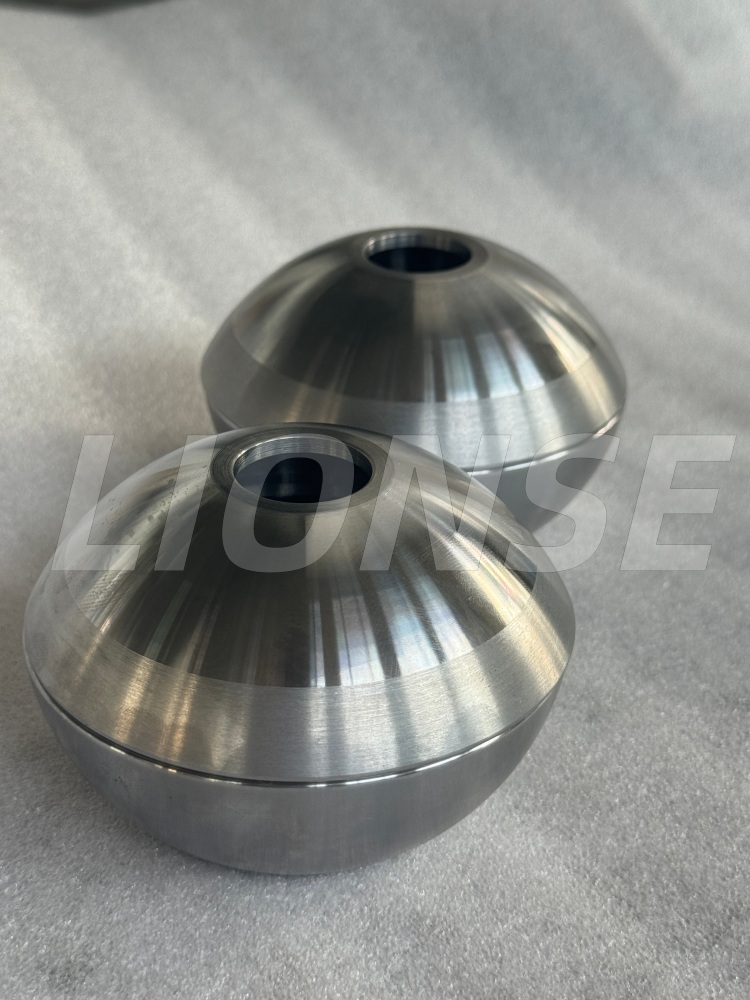

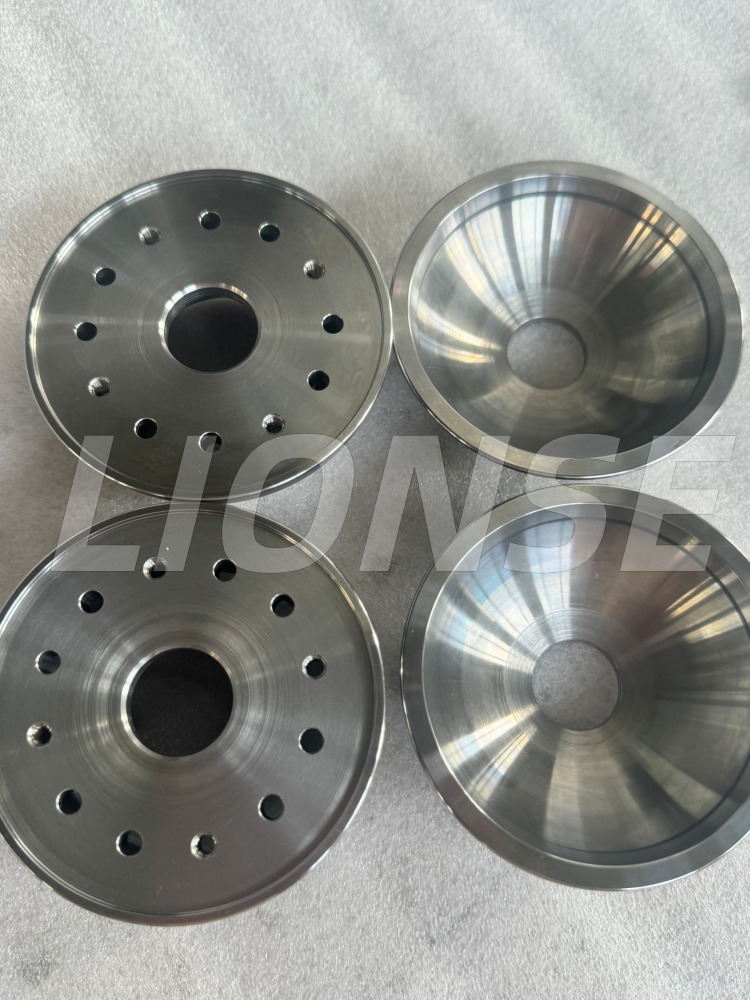

정밀 CNC 가공 궤도 볼 밸브는 상부 볼과 하부 볼의 두 개의 반쪽 볼 부품으로 구성됩니다. 구형 표면, 내부 보어, 위치 결정 계단 및 압력 완화 구멍은 모두 CNC 터닝 밀링으로 마감되었으며 치수 및 구형 기하 공차가 엄격합니다. 표면 경화 강철 부품으로 후속 침탄 및 담금질 열처리에 사용할 수 있습니다. 열처리 후 표면 경도는 HRC58-62에 도달하여 탁월한 내마모성과 침식 방지 성능을 발휘하며, 코어는 고압 및 충격 작업 조건을 견딜 수 있도록 우수한 인성을 유지합니다.

제품 매개변수(사양)

생산 이름	CNC 가공 궤도 볼 밸브
재료 능력	20CrNiMo(AISI 8620)
상표	라이온스
표면 처리	고객의 요구 사항
기원	중국 칭다오

제품 세부정보

CNC 가공 궤도 볼 밸브용 20CrNiMo(AISI8620)의 포괄적인 비용 관련 이점

스테인리스강 기반 대체품(316L, Stellite 표면 경화형 2205 이중강)과 비교하여 20CrNiMo(AISI8620)는 석유, 화학 및 에너지 서비스용 정밀 CNC 가공 궤도 볼 밸브 스플릿 볼 부품에 대한 탁월한 종합 비용 성능을 제공합니다.

경쟁력 있는 원자재 기본 비용

단조 20CrNiMo 바는 316L 스테인레스 스틸 및 2205 듀플렉스 스틸보다 훨씬 저렴합니다. 내마모성 표면 성능은 값비싼 고합금 베이스 스톡에 의존하는 대신 침탄 담금질 열처리를 통해 달성되므로 스플릿 볼 블랭크의 원자재 비용이 절감됩니다.

고비용 Stellite 하드 페이싱 프로세스 제거

스테인레스 스틸로 제작된 금속 대 금속 견고 밀봉 궤도 볼은 HRC58-62 내마모성에 도달하려면 Stellite 코발트 합금 오버레이가 필요합니다. Stellite 소재는 비용이 많이 들고 표면이 딱딱하여 불합격률이 높으며 용접 후 재가공에 시간이 많이 소요됩니다.

20CrNiMo의 경우 대상 표면 경도 HRC58-62는 검증된 침탄 담금질을 통해서만 달성됩니다. 표면 경화 용접이 필요하지 않아 주요 제조 비용이 절감되고 생산 위험이 줄어듭니다.

열처리 전 유리한 CNC 가공 경제성

예열 처리 단조 어닐링 상태에서 20CrNiMo는 적당한 경도를 갖습니다. 구형 씰링 표면, 내부 보어, 위치 숄더 및 압력 완화 구멍을 포함한 복잡한 형상을 효율적으로 정밀 CNC 가공할 수 있습니다. 경질 스테인리스 재종에 비해 공구 마모가 적어 가공 사이클 시간이 단축되고 CNC 가공 비용이 절감됩니다.

LIONSE 소개

LIONSE는 CNC 가공 산업에서 품질, 신뢰성, 비용 효율성 및 적시 납품 측면에서 좋은 평판을 얻었습니다. 귀하의 프로젝트에 대한 귀하의 기대를 충족시키기 위해 당사의 기계공 및 엔지니어 팀은 프로토타입부터 생산까지 제품 개발의 모든 단계에서 긴밀하게 협력할 것입니다. 우리는 각 프로젝트와 해당 응용 프로그램이 고유하다는 것을 인식하여 각 고객에게 정밀 가공 서비스 및 맞춤형 표면 처리를 포함하여 독특하면서도 실용적인 솔루션을 제공합니다.문의하기오늘부터 부품 제작을 시작해 보겠습니다.
